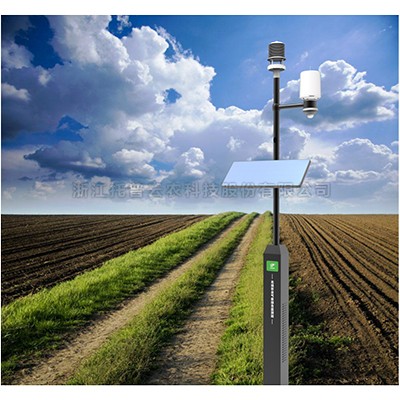

儀器名稱：田間小型氣象站

儀器型號：TP-WMS-1Z （NL-GPRS-1升級版）

一、儀器用途

TP-WMS-1Z田間小型氣象站主要用于空氣中采集環境溫度、濕度、光照強度、雨量、風速、風向、土壤溫度、土壤水分、大氣壓、作物苗情圖像等參數變化。廣泛應用于農業、林業、草原、生態、公園等場景的小氣候監測、輔助病蟲測報，有效解決工作人員技術應用推廣和科學研究等領域的智能化和數字化應用。

二、產品亮點

田間小型氣象站的亮點：自動采集、智能分析，遠程管理

三、功能特點

1、數據采集：田間小型氣象站可采集土壤墑情(4層)、土壤溫度（4層）、空氣溫度、空氣濕度、光照強度、風向、風速、降水量、大氣壓、土壤氧氣、苗情圖片等多種參數，數據可無線上傳至云平臺。

2、數據查看方便：可通過手機或Web端遠程管理設備，數據可遠程查看，且數據可接入國家級、省級、市級、縣級等相關信息監測平臺。

3、海拔及防盜定位：自動獲取海拔參數和GPS坐標信息，防盜防位移。

4、自帶苗情攝像頭：可支持動態播放苗情生長過程并自動識別所在范圍內作物種類。

5、多種數據傳輸模式：支持GPRS\CDMA\NBIOT\GSM\4G\5G\WIFI\光纖\網絡等多種通訊方式。

6、故障遠程診斷：可遠程在線診斷電池虧電、傳感器故障、信號故障等問題。

7、主機功能：支持配置TF卡，容量可根據實際需要進行配置，可以存儲傳感器數據，確保長期存儲數據不丟失。

8、續航時間長：采用太陽能或交流供電兩種供電方式，內置大容量鋰電池，可放置在野外，太陽能供電模式，連續陰雨條件下正常工作≥30天。

9、集成式防腐蝕傳感器：土壤溫度，水分，鹽分一體非金屬式傳感器，通過PVC導管進行測量， 與土壤無需直接接觸。

10、可多維度分析：軟件平臺可結合歷史數據及周邊數據進行作物需水分析、根系分析、墑情趨勢預測、灌溉行為判斷，為農業生產提供數據指導。

軟件功能

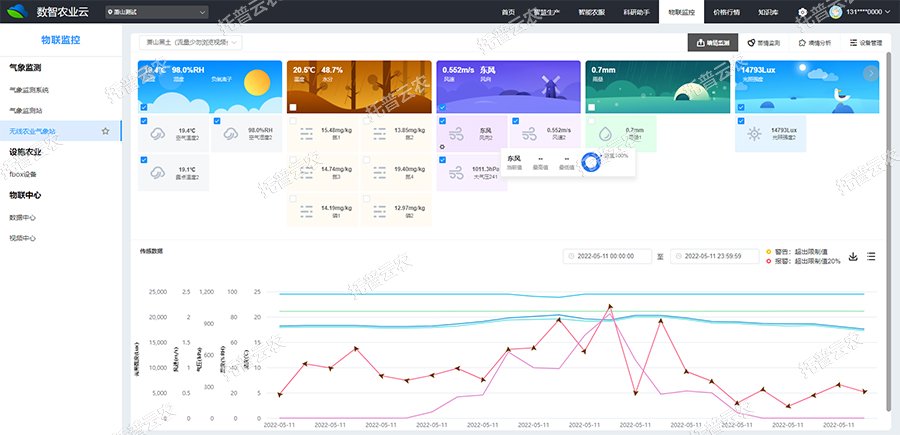

1、數據查看方便：平臺支持設備數據云端永久存儲，每種參數過程曲線趨勢，最大值、最小值、平均值均可顯示查看，放大、縮小功能。

2、數據展示多樣化：數據可生成曲線圖與表格等報表形式，平臺內數據、圖表均可下載，進行數據對比分析及打印，且通過excel、pdf等格式導出數據。

3、區域氣象監測：可進行區域氣象數據分析應用，氣象指標統計，系統可統計活動積溫、可照時數、有效積溫、到達有效溫度天數等。

4、超限預警設置：用戶可預置常用作物報警配置，設置最低最高超限值，平臺可自動進行數據預警分析。

5、設備遠程操作和查看：可通過手機和網頁對氣象監測站設備基礎設置管理與遠程控制，并實時查看設備電量、工作狀態、故障報警等功能。

6、管理權限可分配：可通過系統用戶管理，按權限分配管理者管理權限及設備使用、查看權限；同一臺設備支持多人管理。

四、技術參數

測定指標	測量范圍	分辨率	誤差
土壤溫度	-40℃～85℃	0.1℃	±0.3℃
土壤水分	0～100%（體積含水量）	0.1%	±2%室內、±2%室外
土壤電導率	0-23mS/cm(bulk)	土2%	0.01mS/cm
空氣溫度	-50℃～120℃	0.1℃	±0.2℃
空氣濕度	0～100%RH	0.1%	±3%
光照強度	0～200000lux	1Lux	±2%FS
超聲波風向	0～360°	1°	±3°
超聲波風速	0-60m/s	0.1m/s	±（0.5+0.03×風速）m/s
降雨量	0～4mm/min	0.1mm	±0.4mm（≤10mm），±4%（>10mm）

1、4層土壤監測：0-20cm、 20-40cm、 40-60cm、 60-100cm

2、整機工作環境：環境溫度：-40～+70 C；相對濕度：0 ～ 100%RH

3、數據上傳頻率：出廠默認2h上傳一次（后續用戶可按需設定）

4、數據采集頻率：出廠默認1h采集一次（后續用戶可按需設定）
